Seilzugschalter online bestellen!

Hier sind Sie richtig, um Seilzug-Schalter und Zubehör auszusuchen, zu konfigurieren und zur sofortigen Lieferung online zu bestellen.

Anwendungsbereich
SIGUARD Seizugschalter werden zur Überwachung oder als NOT-AUS-Einrichtung an besonders gefährdeten.......mehr
Arbeitsweise:
Die Schaltkontakte sind zwangsöffnend. Betriebsbereit sind Seilzug-Schalter ....mehr


Seilzugschalter im Metallgehäuse für Seillängen bis 25 m
Ausführung mit Staubschutz und Justagefenster	Schaltglieder (Schließer als Meldekontakt)	Bestell-Nr.	Preis/Bestellung
mit Verrastung nach EN 418 und Druckentriegelung [Maße] [Konfiguration bis 25 m Seillänge]	1S + 1 Ö [Schaltbilder]	3SE7 150-1BD	...bestellen
ohne Verrastung [Maße]	1S + 1 Ö [Schaltbilder]	3SE7 150-2DD00	...bestellen

Zubehör für die Konfiguration von Sicherungs-Anlagen:

.... Zubehör jetzt bestellen


Stahlseile 3mm oder 4mm Längen: 10 m, 15m, 20m und 50m	Seilklemme in Eiform 3 mm oder 4 mm	Seilklemme Simplex 3 mm oder 4 mm	Seilklemme Duplex 4 mm	Seilklemme einfach 5 mm

Spannfedern (verzinkt)mit 13N und 35N zur Aufrechterhaltung der Gegenspannung	Blockseilrollen zur Seilumlenkung, drehbar für 3 und 4mm	Befestigung für Blockseilrolle	Seilkauschen zur Seilumlenkung und besseren Kraftübertragung an den Befestigungspunkten. Für 3 und 4 mm.	Augenschraube zur Befestigung des Seiles incl. Mutter M8 oder M10
	Spannschloss zur genauen Justierung der Vorspannung. M 6 x 60 oder M 6 x 110	Gerne erstellen wir Ihnen ein Komplett-Angebot.

So konfigurieren Sie die Sicherheits-Anlage bis 6m:
Konfiguration Seilzugschalter für Seillängen bis 6m

[nach oben] - [zum Zubehör] - [Bestellung]

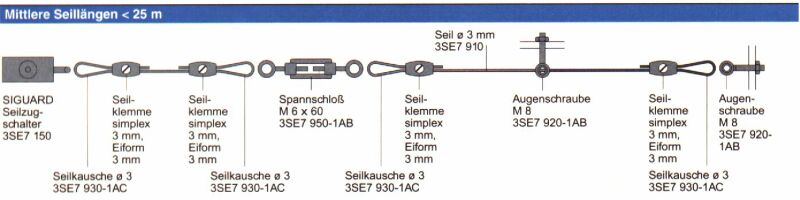

So konfigurieren Sie die Sicherheits-Anlage bis 25 m:
Konfiguration Seilzugschalter für Seillängen bis 25m

[nach oben] - [zum Zubehör] -

Informationen:

Anwendungsbereich
SIGUARD Seizugschalter werden zur Überwachung oder als NOT-AUS-Einrichtung an besonders gefährdeten Anlageteilen eingesetzt. Sie sind mit Formstoff- oder Metallgehäuse lieferbar.
Da der Wirkungsbereich von Seilzugschaltern durch die Länge der Reißleine begrenzt wird, können auch große Anlagen damit abgesichert werden.
Bestimmungen:
Schalter mit Verrastung für den Einsatz in NOT-AUS-Einrichtungen entsprechen der Norm EN 418.

... wieder nach oben

Arbeitsweise:
Die Schaltkontakte sind zwangsöffnend. Betriebsbereit sind Seilzug-Schalter mit einseitiger Betätigung durch Vorspannung des Spannschlosses.
Bei den Seilzugschalter-Ausführungen 3SE7 110, -210 und -230 befinden sich dann die Schaltkontakte ( 1 S + 1 Ö) im Überlappungsbreich - so sind beider Kontakte geschlossen. Ein Kontakt öffnet bei Seilriss, der andere bei Seilzug.
Bei den Seilzugschalter-Ausführungen 3SE7 140-, -150, -160 stehen für die Seilriss-/Seilzug-Meldung beide Schaltkontakte zur Verfügung. Der Schließerkontakt steht z.B. für Meldezwecke zur Verfügung.
Bei Schaltern mit Verriegelung muss bei vorgespanntem Seil zuerst entriegelt werden, um den SIGUARD Seilzugschalter in die Ausgangslage zurückzuführen.

... wieder nach oben

Maß-Zeichnungen Maß-Zeichnung 3SE7150-1BD:
3SE7-150 2DD00 ähnlich, aber ohne Knopf für die Entriegelung[nach oben]
Maßbild Seilzugschalter mit Verrastung 3SE7150-1BD

Maßbild Seilzugschalter mit Verrastung 3SE7150-1BD

Schaltwege und Schaltbilder: [nach oben] [zum Zubehör]
Schaltwege und Schaltbilder für Seilzugschalter
