FTO-2090 Funk-Türöffner DIW-Funk
FunkTüröffner-Modul
mit dem Funk-Türöffner-Modul FTO-2090


...können Sie Ihren Türöffner kabellos mit Funk betätigen.

Anschluss: Steckdose genügt!

Das abgehende Kabel wird am Taster zum Betätigen Ihres elektrischen Türöffners angeklemmt.

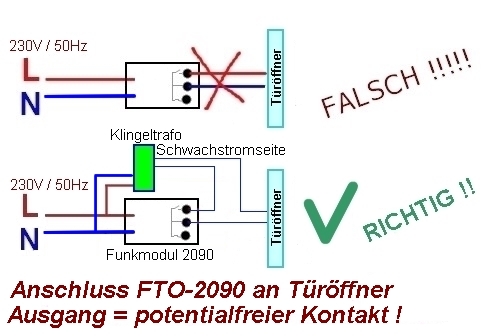

Hinweis: ein elektrischer Türöffner muss bereits funktionstüchtig angeschlossen sein. Das Modul liefert keine Ausgangsspannung sondern verfügt über einen potentialfreien Kontakt, der den Türöffner schaltet.


Kaufen im in den DIW-Shop.de oder nach oben
Anwendungen:
» In Haus und Garten:
Türöffner von der Küche Gartentürer-öffnen
   • öffnen Sie Eingangs- und Gartentür aus jeder Position im Haus

   • öffnen Sie Ihre Gartentür von außen ohne Schlüssel (z.B. Müllabfuhr)

   • Türöffnen direkt aus der Küche, Waschküche, Hobbyraum etc.

» macht Schlüsselschalter fernbedienbar. Für Garage, Markise, etc.:
Türöffner als Garagentor-Öffner
   • öffnen Sie das Garagentor aus dem PKW und von innen

   • schalten Sie kabellos Schlüssel-Impulsschalter (Garage, Markise)
»  In Wohnung, Büro, Werkstatt und Praxis: Türöffner aus der Wohnung

   • öffnen Sie die untere Haustüer auch im Wohnhaus von überall
      aus der Wohnung ohne aufzustehen per Funk

   • keine lästige Störung durch Läuten von Prospektverteilern, Werbung etc.

Hinweis: Bei Wohnhäusern schließen Sie das Modul am Türöffner-Taster in der Wohnung an, der sonst die Eingangstüre öffnet und der funktionsfähig sein muss.

»  In Büro & Betrieb: Türöffner im Büro oder am Arbeitsplatz

   • betätigen Sie den Türöffner vom Schreibtisch
Türöffner in Praxis und Studio »  In Praxen, Massage- und Nagelstudios etc.:

   • problemloses Türöffnen auch während der Behandlung
»  Hilfe für Gehbehinderte, Pflegebedürftige und Pflegekräfte: Türöffner ideal für Senioren und Pflegebedürftige

   • Türöffnen auf Knopfdruck aus jeder Position in der Wohnung
      ohne aufzustehen sogar mobil aus Rollstuhl oder Rollator

Hinweis: Bei Wohnhäusern schließen Sie das Modul am Türöffner-Taster in der Wohnung an, der sonst die Eingangstüre öffnet und der funktionsfähig sein muss.

Kaufen im in den DIW-Shop.de oder nach oben

Anschluss-Beispiel Türöffner mit Klingeltrafo:
So arbeitet das Funkmodul:
Türöffner Einsatz in Haus Wohnung und Büro
Das Türöffner-Modul betätigt Ihren elektrischen Türöffner durch Drücken der "EIN"-Taste eines Funk-Senders,
und zwar solange, bis wieder losgelassen wird
(max. 5 Sek., stabile Funkverbindung erforderlich, Einstellung "Tast")
bzw. bei EIN/AUS-Sendern bis wieder "AUS" gesendet wird. (Einstellung "EIN")


Als Funksender stehen Handsender, kleine Key-Sender, Funk-Wandsender ohne Kabel, die Sie überall befestigen können oder Tastmodule, die an Ihre bestehenden Taster angeschlossen werden können. Es passen alls Sender der DIW-Funk-Serie + Intertechno. Wählen Sie gerne aus den fertigen passenden Setangeboten aus.
So integrieren Sie das Funkmodul in Ihre Anlage:

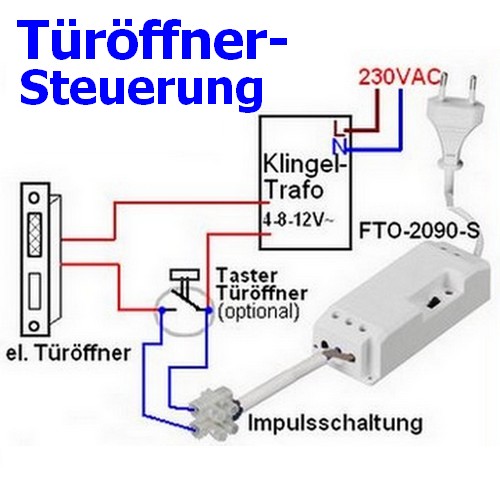

Anschlussskizze Türöffner Beibehaltung eines mechanischen Tasters:
  • Stecken Sie den Stecker in eine Steckdose.
  • Verbinden Sie das von NO-COM abgehende Kabel parallel zu dem Türöffner-Taster.

  • Alternativ (=bevorzugte Lösung)
    Anschluss in die Zuleitung zum Türöffner:
  • Stecken Sie den Stecker in eine Steckdose.
  • Trennen Sie eine Ader der Schwachstrom-Zuleitung zum Türöffner auf und verbinden die beiden Enden mit dem abgehenden Kabel (NC-COM) des Funk-Moduls.
  • Ein bestehender Türöffner-Taster muss überbrückt werden und kann durch einen Funk-Wandsender ersetzt werden.
  • Sie können dann mit optionalen Wandsendern (DWS-11) oder Key-Sendern (DKS-10) oder Funk-Schaltmodul (DMS-20) + mechanischem Taster an beliebig vielen Orten innerhalb des Funkbereiches den Türöffner bedienen.


  • Anschlussskizze Türöffner Direktanschluss Hinweis: ein Direktanschluss an den Klemmen L und N (Phase und Null) ohne Stecker ist möglich, aber nur durch einen zugelassenen Fachmann, da 230V!
    Tipp : ein möglicher 230V-Anschluss ist an der Primärseite des Klingeltrafos zu finden.

    Wichtig: das Funk-Türöffnermodul kann nur mit Sendern der DIW-Funk-Serie + Intertechno geschaltet werden.
    Kaufen im in den DIW-Shop.de oder nach oben
    Anschluss-Beispiel Garagentorsteuerung mit Schlüsselschalter:
    So bedient das Funkmodul den Schlüsselschalter:
    Türöffner Einsatz als Garagentoröffner
    Das Türöffner-Modul überbrückt den Schlüsselschalter durch Drücken der "EIN"-Taste eines Funk-Senders,
    und zwar solange, bis wieder losgelassen wird
    (max. 5 Sek., stabile Funkverbindung erforderlich, Einstellung "Tast")
    bzw. bei EIN/AUS-Sendern bis wieder "AUS" gesendet wird. (Einstellung "EIN")


    Als Funksender stehen Handsender, kleine Key-Sender, Funk-Wandsender ohne Kabel, die Sie überall befestigen können oder Tastmodule, die an Ihre bestehenden Taster angeschlossen werden können. Es passen alls Sender der DIW-Funk-Serie + Intertechno. Wählen Sie gerne aus den fertigen passenden Setangeboten aus.

    So integrieren Sie das Funkmodul in Ihre Anlage:

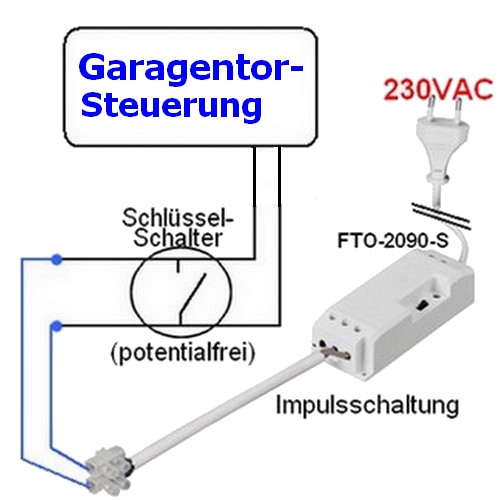

    Anschlussskizze Garagentorsteuerung

      Anschluss an einen Schlüsselschalter mit Tastfunktion:
    • Stecken Sie den Stecker in eine 230V Steckdose.

    • Verbinden Sie die Ausgangsklemmen NO-COM mit den beiden Anschlüssen des Schlüsselschalters.

    • Jetzt können Sie sowohl mit dem Schlüsselschalter als auch mit dem Mini-Handsender aus dem Auto oder einem Funk-Wandschalter aus der Garage oder Haus das Tor öffnen und schließen.

    Wichtig: das Funk-Türöffnermodul kann mit Sendern der DIW-Funk-Serie + Intertechno geschaltet werden.

    Kaufen im in den DIW-Shop.de oder nach oben

    Technische-Details


    FTO-2090 Funktüröffner Modul Webaso Der elektrische Anschluss Einbau ist durch einen zugelassenen Fachmann durchzuführen und erfordert elektrotechnische Kenntnisse.
    • Eingangsspannung: 230V/50Hz
    • Ausgang: potentialfrei, 1 Wechsler, Schaltleistung 10A (2300W)
    • wiederanschließbare Schraubklemmen
    • Funkfrequenz 433 MHz, selbstlernend
    • 9 Speicherplätze für unterschiedliche Codierung - Diese bleiben auch bei Stromausfall erhalten
    • Abmessungen: L.115mm x B.45mm x H.30mm.
    • Kompatibel sind alle Sender der DIW-Funk-Serie, die Intertechno-Sender sowie der Fensterkontaktschalter DFM-1000
    • Hohe Reichweite bis 50m erreichbar - Schaltung auch durch Mauern und Türen (max. 1). 50m = maximale Reichweite bei freiem Funkfeld und besten Umgebungsbedingungen.
      "Hindernisse", wie Wände, Mauern, Bäume etc., auch fremde Funksysteme, Regen und Feuchtigkeit reduzieren die Reichweite. Stahlbetondecken meiden (max.1), Metall schirmt Funk ab.
    • Beim Einsatz mehrerer Funk-Empfänger müssen diese einen Abstand von min. 0,50 m zueinander haben
    • Der elektrische Anschluss Einbau ist durch einen zugelassenen Fachmann durchzuführen
    Kaufen im in den DIW-Shop.de oder nach oben

    Folgende Komplett-Set-Angebote mit Sender sind erhältlich:

       • Set "DFTO-2090-W" mit dem Wandsender DWS-11 (separates Wetterschutzgehäuse lieferbar)
       • Set "DFTO-2090-K" mit dem kleinen Schlüsselbund-Sender DKS-10
       • Set "DFTO-2090-DMS" mit dem Funk-Sendemodul DMS-20 für alle mechanischen Taster
       • Set "DFTO-2090-DFM" mit dem Funk-Sendemodul DFM-1000 für alle mechanischen Taster - [ansehen]
       • Set "FTO-2090-W" mit dem Wandsender YWT-8500 von Intertechno - [ansehen]
       • Set "FTO-2090-K" mit dem kleinen Schlüsselbund-Sender ITK-200 von Intertechno - [ansehen]

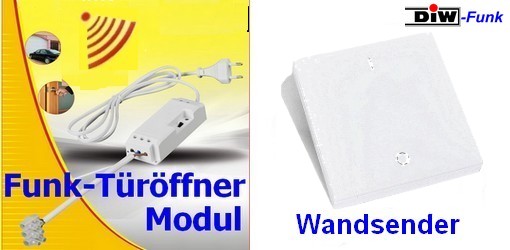

    Funk-Türöffner-Modul SET DFTO-2090-W mit Wandsender DWS-11 DFTO-2090-W:
    WeBaSo-Funk-Türöffner-Modul mit Funk-Wand-Taster DWS-11


    ...bestellen
    Türöffner in Praxis und Studio Türöffner Yoga nicht stören in Praxis und Studio Türöffner Anwendungen Türöffner in der Küche Türöffnermodul als Garagentoröffner Türöffner aus der Wohnung
    FTO-2090 Funktüröffner Modul Webaso
    Funk-Türöffner-Modul SET DFTO-2090-DK mit Keysender DFTO-2090-K:
    WeBaSo-Funk-Türöffner-Modul
    mit dem Funk-Keysender DKS-10

    ...bestellen

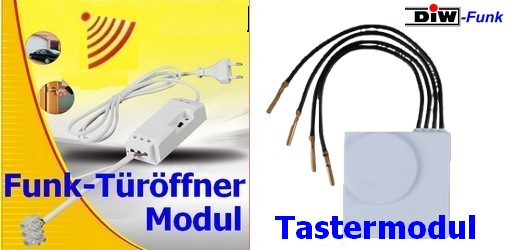

    Funk-Türöffner-Modul SET DFTO-2090-DMS mit Universal-Funktaster-Modul DMS-20 für alle mechanischen Taster DFTO-2090-DMS:
    WeBaSo-Funk-Türöffner-Modul
    mit dem Funkeinbau-Tastermodul DMS-20 für bestehende Taster.

    Funk-Türöffner-Modul SET FTO-2090 mit mit Universal-Funksendemodul DFM-1000 FTO-2090-DFM :     [ansehen]
    WeBaSo-Funk-Türöffner-Modul
    mit dem Funk-Sender DFM-1000 für mechanische Taster.

    ...bestellen
    Funk-Türöffner-Modul SET FTO-2090 mit Key-Sender ITK-200 FTO-2090-K:   [ansehen]
    WeBaSo-Funk-Türöffner-Modul
    mit Funk-Keysender ITK-200

    ...bestellen
    Funk-Türöffner-Modul SET FTO-2090 mit Wandsender YWT-8500 FTO-2090-W:     [ansehen]
    WeBaSo-Funk-Türöffner-Modul
    mit Funk-Wand-Taster YWT-8500

    ...bestellen

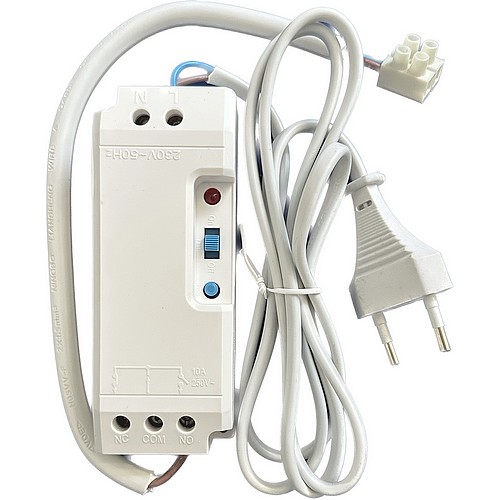

    Bestell-Nummer: FTO-2090-S - DIW-Funktüröffner-Modul mit Stecker, inkl. Anschlusskabel mit Stecker, Schaltanschluss-Kabel und Lüsterklemme (lose beigelegt), ohne Sender
    Irrtum und technische Änderungen vorbehalten - Bedienungsanleitung [.pdf] - WEEE-Reg-Nr.: DE 47592106
