Dieser Funk-Einbauempfänger ist sowohl für 12 Volt als auch für 24 Volt Gleichstrom zur Schaltung von Lampen und Elektrogeräten vorgesehen. Er ist für den Einsatz im Wohnbereich geeignet.
Schaltleistung: 12 Volt bis 15 Amp. oder 24 Volt bis 7 Amp.
Einfach in die Zuleitung zum Verbraucher schalten.
Er benötigt 12/24 Volt + und - für die Versorgung und schaltet je nach Anschluss PLUS oder MINUS durch. (siehe Skizze)
Anwendungen: Modellbau, Auto, Boot, Camping, Solaranlagen.
Hohe Reichweite - bis zu 25/30 Meter bei freiem Funkfeld...
...schaltet selbst durch Wände und Türen, (aber dann mit reduzierter Reichweite)

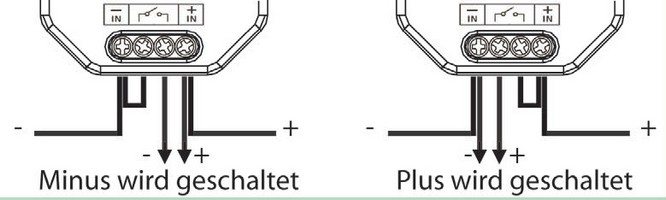

Anschluss-Skizze:
Anwendungsmöglichkeit:
Der Funk-Empfänger ist für Auf-und Unterputzeinbau vorgesehen und wird einfach in die Zuleitung eingesetzt. Die Montage kann dabei wie folgt erfolgen:
Überputz: z.B. durch Schraubverbindungen über die Befestigungslaschen.
Unterputz: in einer geeigneten Unterputz-Verteilerdose, wobei die Befestigungslaschen bei Bedarf weggebrochen werden können.
Bei Mehrfacheinsatz müssen die Funkempfänger einen Abstand von mind. 0,5m zueinander haben. Nicht auf oder hinter Metall montieren (Metall schirmt Funk ab)!
Codier-Information:Der Funk-Empfänger hat rückseitig zwei Einstell-Räder für die Code-Einstellung (156 Möglichkeiten), die auch bei Stromausfall erhalten bleibt. Einfach gleiche Zahl und Buchstabe wie beim Sender einstellen.
ABMESSUNGEN:
der Einbau-Empfänger hat einen Durchmesser von ca. 63 mm und eine Höhe von 33mm,
Lieferung ohne Funksender - Sie können alle Sender von Intertechno verwenden.
Irrtum und technische Änderungen vorbehalten
