DIW Astro-Funktimer DFT-ASTRO1
Astro-Funktimer DFT-ASTRO1..
....passt täglich die Schalt-Zeiten den aktuellen Sonnen-Zeiten an (Sonnenaufgang-/untergang).
... und schaltet dann per Funk Rollos, Beleuchtungen und elektrische Geräte.
Sie müssen keine Schaltzeiten mehr neu programmieren.
Ohne Schmutz, ohne Verkabelung!
Steckdose im Funkbereich genügt.
....passt täglich die Schalt-Zeiten den aktuellen Sonnen-Zeiten an (Sonnenaufgang-/untergang).
... und schaltet dann per Funk Rollos, Beleuchtungen und elektrische Geräte.
Sie müssen keine Schaltzeiten mehr neu programmieren.
Ohne Schmutz, ohne Verkabelung!
Steckdose im Funkbereich genügt.
Der im Set enthaltene innovative Funk-Sender DMS-20 ist das Herzstück der Funkschaltung. Er setzt die Schaltzustände des Astro-Timers in Funksignale 'EIN' und 'AUS' um.
Es können alle selbstlernenden Empfänger der
-Serie + kompatible Marken geschaltet werden.

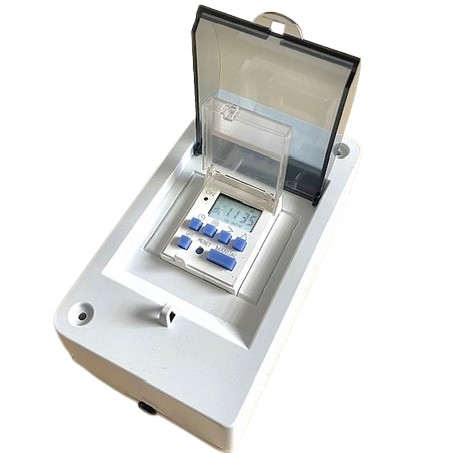

Schickes Gehäuse mit Deckel in Rauchglasoptik:
- Gehäuse aus schlagfestem Kunststoff, gut zugängliche Verdrahtungsmöglichkeit, mit Hutschiene
- Transparente Kunststofftür-(Rauchglasoptik)
- plombierbar
- Material: Kunststoff
- Kabeleinführungen zum Ausbrechen vorgefertigt
- Farbe: hellgrau
- Abmessungen Höhe x Breite x Tiefe: ca. 66 x 81 x 140 mm
- EAN 4262374232098
Funktionsbeschreibung:
Die DIW-ASTRO1 ist eine universelle digitale Zeitschaltuhr für viele Einsatzfälle. Mit den 8 Tages-/Wochenprogrammen mit 15 ausgeklügelten Variationen (z.B. nur Mo-Fr, nur Do, nur Wochenende, tägl. uvm.) sind die meisten Schaltungen elektrischer Geräte und Beleuchtungsanlagen leicht zu realisieren.
Die automatische Sommer-/Winterzeit Umstellung erspart mühsames Umprogrammieren, der Data-Stick-Anschluss ermöglicht ein leichtes Sichern der Daten oder das Kopieren in weitere Astrotimer dieses Typs mit dem optionalen Data-Stick.
Ein echtes Highlight ist die integrierte ASTRO-Funktion, die jedem Programmpunkt auf Wunsch zugeschaltet werden kann:
Die 1.Zeit (Relais on) erhöht sich ab Wintersonnenwende täglich, und verringert sich ab Sommersonnenwende
Die 2.Zeit (Relais off) verringert sich ab Wintersonnenwende täglich, und erhöht sich ab Sommersonnenwende
Das Spezial-Programm "NACHT" schaltet abends zu den Sonnenzeiten ein und morgens wieder aus. Genau je nach Standort oder mit einstellbarer Verzögerung z.B. bei schattiger Umgebung.
Somit ist die DIW-ASTRO1 ideal zum täglichen Einschalten bei Sonnenuntergang und Ausschalten bei Sonnenaufgang z.B. einer Schaufenster-, Garten-, Firmen- oder Hof-Beleuchtung, von Pumpen oder anderen elektrischen Geräte bestens geeignet. Auch die Steuerung von Rollläden ist eine interessante (Urlaubs-)Anwendung.
Vorteile und Informationen:
- 8 Tages-/Wochenprogramme mit zuschaltbarer Astro-Funktion
- beleuchtetes Display und menügeführter Programmierung (engl.)
- Sommer-/Winterzeitumstellung automatisch oder manuell
- Astro-, und Normalzeit-Funktion kombinierbar
- 1° genaue Positionsbestimmung durch Längengrad und Breitengrad
- tägliche Aktualisierung des Sonnenauf- und Sonnenuntergangszeiten
- Dauer Aus, Permanentbetrieb
- kürzeste Schaltzeit 1 Minute
- 4 manuelle Betriebsarten:
Dauer-ON : schaltet dauerhaft EIN unabhängig vom laufenden Programm
Dauer-OFF : schaltet dauerhaft AUS unabhängig vom laufenden Programm
AUTO-ON : schaltet kurzfristig EIN, bleibt aber im Automatikprogramm - die nächste AUS-Programmierung schaltet wieder ab.
AUTO-OFF : schaltet kurzfristig AUS, bleibt aber im Automatikprogramm - die nächste EIN-Programmierung schaltet wieder ein.
- mit Gangreserve ca. 3 Jahre Batterie inkl. (fest verbaut)
- 1 Kanal - Kontaktart: 1 Wechsler
- Schaltkapazität: 16A/250VAC cosphi=1
Induktion: 2,5A/250VAC cosphi=0,6
Licht: 1000W - Zeitgenauigkeit +- 3 Sekunden/Tag (25°C)
- Betriebstemperatur von -10°C bis +50°C (kein Frost)
- Umgebungs-Luftfeuchte 35%-85% RH%
- Eigenverbrauch: < <5VA
- Maße: B.36xT.65,5xH.86,5 mm
- Die DAF-AHD16T kann folgende Funk-Empfänger (Teil-Liste)) gemeinsam schalten
:
- Rollladensteuerung: Glas-Jalousieschalter DTRS-500 (DIW-Funk), ITL-500/ITL-510 Funk-Jalousieschalter (Intertechno)
- Lichtschalter: eleganter Glas-Lichtschalter DTWS-10 (DIW-Funk))
- Funk-Steckdosen innen: DIR-2300/DSR-2300/DGR-2000/DWR-2300 (DIW-Funk) - IT-K2300 - IT3 - ITLR-2300T (Intertechno)
- Funk-Steckdosen außen: DOR-2300 (DIW-Funk) - GRR-3500 (Intertechno)
- Funk-Einbauschalter: DES-2300/S, DRE-2090 (DIW-Funk) - CMR-2000-ITD-250/251- ITL-2000-ITL-2300, (Intertechno)
- und weitere Anwendungen - bitte anfragen.
- Das Sendemodul ist batteriebetrieben: 1 x CR 2032 (ist inklusive)
- Hohe Reichweite bis 30 m (freies Funkfeld) erreichbar - Schaltung auch durch Mauern und Türen (max. 1) dann mit reduzierter Reichweite
- Beim Einsatz mehrerer Funk-Empfänger müssen diese einen Abstand von min. 0,50 m zueinander haben
DIW-ASTRO1 Leistungsmerkmale:
Achtung: die Installation und Montage der elektrischen Geräte muss von einem zugelassenen Installateur oder Fachmann ausgeführt werden. Die Regeln der Elektrotechnik sind zu beachten.
Der integrierte Funksender überträgt die programmierten Schaltvorgänge an die Funk-Empfänger:
Lieferumfang: Sie erhalten einen Bausatz: ASTRO1-Schaltuhr, DMS-20-Sender inkl. Batterie (eingelegt), Stecker mit Anschlusskabel, Gehäuse mit Rauchglasdeckel.
Achtung: der Zusammenbau der Komponenten sowie die Installation und Montage der Funk-Empfänger/Rollo-Motoren muss von einem zugelassenen Installateur oder Fachmann ausgeführt werden. Die Regeln der Elektrotechnik sind zu beachten.
Irrtum und Änderungen vorbehalten. Bilder © DIW-GmbH
-
oder
Allgemeine Informationen zur Reichweite:
Der Astro-Funktimer hat eine Reichweite von bis zu 30 m. Bei dieser Reichweiten-Angabe handelt es sich jedoch um die sog. „Freifeld -Reichweite“ (Reichweite bei direktem Sichtkontakt zwischen Sender und Empfänger ohne störende Einflüsse). Im praktischen Betrieb befinden sich jedoch Wände, Zimmerdecken usw. zwischen Sender und Empfänger, wodurch sich die Reichweite entsprechend reduziert.
Aufgrund der unterschiedlichen Einflüsse kann leider keine bestimmte Reichweite garantiert werden. Jedoch ist eine störungsfreie Bedienung innerhalb eines Einfamilienhauses in der Regel möglich.
Beschränkungen der Reichweite können aber manchmal entstehen durch:
• Wände/Mauern, Stahlbetondecken
• Beschichtete/metallbedampfte Isolierglasscheiben
• Nähe zu metallischen und leitenden Gegenständen (z. B. Heizkörper)
• Nähe zum menschlichen Körper
• Breitbandstörungen, z. B. in Wohngebieten (DECT-Telefone, Mobiltelefone, Funkkopfhörer, Funklautsprecher, Funk-Wetterstationen, Funkspielzeug, Baby-Überwachungssysteme usw.)
• Nähe zu Elektromotoren, Trafos, Netzteilen, Computer
• Nähe zu schlecht abgeschirmten Computern oder anderen elektrischen Geräten.
oder
Der Astro-Funktimer hat eine Reichweite von bis zu 30 m. Bei dieser Reichweiten-Angabe handelt es sich jedoch um die sog. „Freifeld -Reichweite“ (Reichweite bei direktem Sichtkontakt zwischen Sender und Empfänger ohne störende Einflüsse). Im praktischen Betrieb befinden sich jedoch Wände, Zimmerdecken usw. zwischen Sender und Empfänger, wodurch sich die Reichweite entsprechend reduziert.
Aufgrund der unterschiedlichen Einflüsse kann leider keine bestimmte Reichweite garantiert werden. Jedoch ist eine störungsfreie Bedienung innerhalb eines Einfamilienhauses in der Regel möglich.
Beschränkungen der Reichweite können aber manchmal entstehen durch:
• Wände/Mauern, Stahlbetondecken
• Beschichtete/metallbedampfte Isolierglasscheiben
• Nähe zu metallischen und leitenden Gegenständen (z. B. Heizkörper)
• Nähe zum menschlichen Körper
• Breitbandstörungen, z. B. in Wohngebieten (DECT-Telefone, Mobiltelefone, Funkkopfhörer, Funklautsprecher, Funk-Wetterstationen, Funkspielzeug, Baby-Überwachungssysteme usw.)
• Nähe zu Elektromotoren, Trafos, Netzteilen, Computer
• Nähe zu schlecht abgeschirmten Computern oder anderen elektrischen Geräten.
oder
